產品介紹
NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

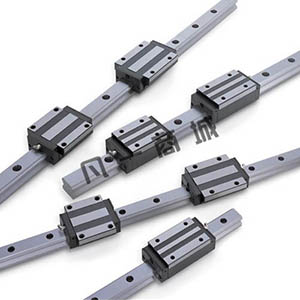

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。
NSK導軌HS系列特點：
1．實現高運轉精度采用超長型滑塊和對鋼球循環部的完美設計，從狹窄范圍到廣闊范圍實現了高運轉精度。
2．減少鋼球通過振動至1 ／ 3與先前產品相比，鋼球通過振動減至1 ／ 3，提高了工作臺面的直線度度。（用鋼球通過振動試驗測定，與本公司比較）
3．提高了導軌安裝的精度增加導軌安裝孔的锪孔深度，將機臺安裝時由緊固螺栓所產生的軌道變形減少至1 ／ 2 以下，抑制了因螺栓間距引起的起伏變化。為了更高精度地安裝導軌，安裝孔間距的長度減少一半，提高了導軌安裝的直線性。
4．實現低摩擦的高剛性、高負載能力大幅增加鋼球數量，實現了低摩擦的高剛性、高負載能力。
5．緊湊通過縮小尺寸實現了機械的緊湊化。
6．四方向相同負載類型接觸角設定為45°，上下方向的負載能力，剛性較橫方向增大。
7．NSK導軌沖擊負載下側溝槽為哥特式弧狀，由于溝槽中心偏置，通常是2 點接觸，在如沖擊負載的高負載從上方作用時，即使通常未接觸面也可承受負載。
NSK直線導軌型號：
NSK LH25FL
NSK LH25AL
NSK直線導軌LAH系列型號：LAH15AN,LAH15BN,LAH20AN,LAH20BN,LAH25AL,LAH25AN,LAH25BL,LAH25BN,LAH30AL,LAH30AN,LAH30BL,LAH30BN,LAH35AL,LAH35AN,LAH35BL,LAH35BN,LAH45AN,LAH45BN,LAH55AN,LAH55BN,LAH65AN,LAH65BN,LAH15EL,LAH15GL,LAH20EL,LAH20GL,LAH25EL,LAH25GL,LAH30EL,LAH30GL,LAH35EL,LAH35GL,LAH45EL,LAH45GL,LAH55EL,LAH55GL,LAH65EL,LAH65GL,LAH15FL,LAH15EM,LAH15HL,LAH15GM,LAH20FL,LAH20EM,LAH20HL,LAH20GM,LAH25FL,LAH25EM,LAH25HL,
NSK直線導軌型號：LAH25GM,LAH30FL,LAH30EM,LAH30HL,LAH30GM,LAH35FL,LAH35EM,LAH35HL,LAH35GM,
LAH45FL,LAH45EM,LAH45HL,LAH45GM,LAH55FL,LAH55EM,LAH55HL,LAH55HL,LAH55GM,LAH65FL,LAH65EM,LAH65HL,LAH65GM,LAH85HL,L1H15, L1H20, L1H25, L1H30 ,L1H35, L1H45, L1H55, L1H65
